PyTorch/XLA 概述

本节简要概述 PyTorch XLA 的基本细节，这将有助于读者更好地理解所需的代码修改和优化。

与常规 PyTorch 不同，常规 PyTorch 是逐行执行代码，并且在获取 PyTorch 张量的值之前不会阻塞执行，PyTorch XLA 的工作方式有所不同。它会遍历 Python 代码，并将（PyTorch）XLA 张量上的操作记录在一个中间表示 (IR) 图中，直到遇到一个屏障（稍后讨论）。此生成 IR 图的过程称为跟踪（LazyTensor 跟踪或代码跟踪）。PyTorch XLA 然后将 IR 图转换为一种更低级别的机器可读格式，称为 HLO（High-Level Opcodes）。HLO 是 XLA 编译器特有的计算表示，它允许 XLA 编译器为正在运行的硬件生成高效代码。HLO 被馈送到 XLA 编译器进行编译和优化。然后，PyTorch XLA 会缓存编译结果，以便在需要时重用。图的编译在主机（CPU）上完成，也就是运行 Python 代码的机器。如果存在多个 XLA 设备，主机将为每个设备单独编译代码，除非使用 SPMD（single-program, multiple-data）。例如，v4-8 有一个主机机器和四个设备。在这种情况下，主机将为这四个设备分别编译代码。对于 pod 切片，当存在多个主机时，每个主机将为其连接的 XLA 设备执行编译。如果使用 SPMD，则对于给定的形状和计算，代码将在每个主机上为所有设备仅编译一次。

有关更多详细信息和示例，请参阅LazyTensor 指南。

IR 图中的操作仅在需要张量值时才执行。这被称为张量的求值或具体化。有时也称为延迟求值，它可以带来显著的性能提升。

PyTorch XLA 中的*同步*操作，如打印、日志记录、检查点或回调，会阻塞跟踪并导致执行速度变慢。当某个操作需要 XLA 张量的特定值时，例如print(xla_tensor_z)，跟踪将阻塞，直到该张量的值对主机可用为止。请注意，只有负责计算该张量值的图的部分会被执行。这些操作不会切断 IR 图，但它们会通过TransferFromDevice触发主机-设备通信，从而导致性能下降。

一个*屏障*是一个特殊的指令，它告诉 XLA 执行 IR 图并具体化张量。这意味着 PyTorch XLA 张量将被求值，并且结果将对主机可用。PyTorch XLA 中用户暴露的屏障是xm.mark_step()，它会中断 IR 图，并导致在 XLA 设备上执行代码。`xm.mark_step` 的一个关键属性是，与同步操作不同，它在设备执行图时不会阻塞进一步的跟踪。但是，它确实会阻塞对正在具体化的张量值的访问。

LazyTensor 指南中的示例说明了一个简单地将两个张量相加的简单情况。现在，假设我们有一个 for 循环，它会添加 XLA 张量并在之后使用该值。

for x, y in tensors_on_device:
    z += x + y

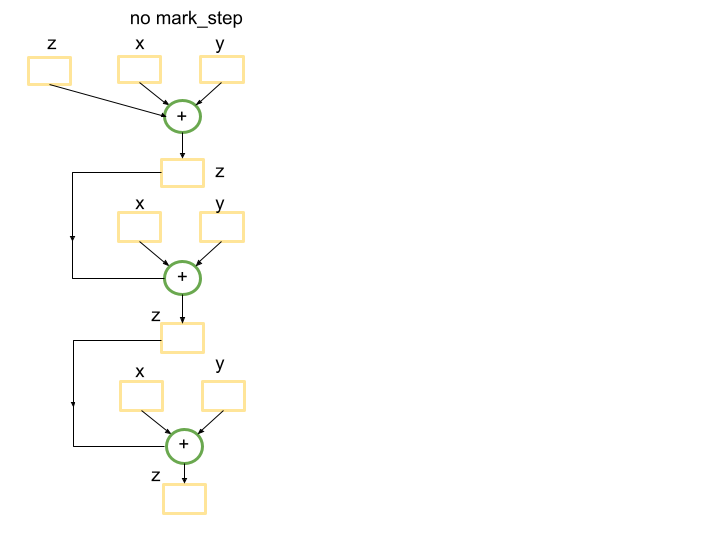

没有屏障，Python 跟踪将生成一个图，该图将len(tensors_on_device)次相加张量的操作。这是因为for循环没有被跟踪捕获，因此循环的每次迭代都会创建一个新的子图，对应于z += x+y的计算，并将其添加到图中。下面是一个len(tensors_on_device)=3的例子。

然而，在循环结束时引入屏障将生成一个较小的图，该图将在for循环的第一次传递期间编译一次，并将在接下来的len(tensors_on_device)-1次迭代中重复使用。屏障将向跟踪发出信号，表明到目前为止已跟踪的图可以提交执行，如果该图以前见过，则会重用已编译的程序。.

for x, y in tensors_on_device:
    z += x + y
    xm.mark_step()

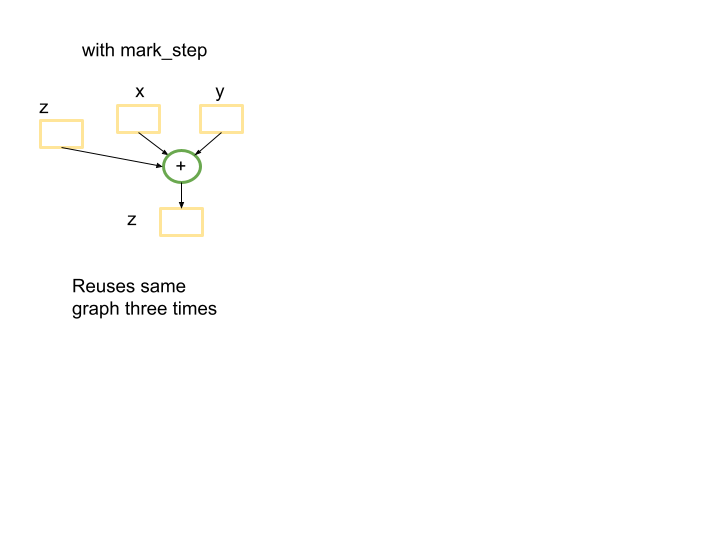

在这种情况下，将有一个小型图被使用len(tensors_on_device)=3次。

需要强调的是，在 PyTorch XLA 中，for 循环内的 Python 代码会被跟踪，并且如果末尾有屏障，则每次迭代都会构建一个新的图。这可能是一个重要的性能瓶颈。

当相同的计算在相同形状的张量上发生时，XLA 图可以被重用。如果输入或中间张量的形状发生变化，XLA 编译器将重新编译一个具有新张量形状的新图。这意味着，如果您有动态形状或您的代码不重用张量图，则在 XLA 上运行您的模型将不适合该用例。将输入填充到固定形状是避免动态形状的一种选择。否则，编译器将花费大量时间来优化和融合不会再次使用的操作。

图大小和编译时间之间的权衡也很重要。如果有一个大的 IR 图，XLA 编译器可能会花费大量时间来优化和融合操作。这可能导致编译时间很长。然而，由于编译期间执行的优化，后来的执行可能会更快。

有时值得使用xm.mark_step()来打破 IR 图。如上所述，这将生成一个更小的图，以后可以重用。然而，缩小图可能会减少 XLA 编译器可以进行的优化。

另一个重要的考虑因素是MPDeviceLoader。一旦您的代码在 XLA 设备上运行，请考虑使用 XLA MPDeviceLoader包装 torch 数据加载器，该加载器将数据预加载到设备以提高性能，并包含xm.mark_step()。后者会自动中断数据批次的迭代并将它们发送执行。请注意，如果您不使用 MPDeviceLoader，则可能需要在optimizer_step()中设置barrier=True以启用xm.mark_step()（如果正在运行训练作业），或者显式添加xm.mark_step()。

TPU 设置

创建具有基本映像的 TPU 以使用 nightly wheels，或通过指定RUNTIME_VERSION从稳定版本创建。

export ZONE=us-central2-b
export PROJECT_ID=your-project-id
export ACCELERATOR_TYPE=v4-8 # v4-16, v4-32, …
export RUNTIME_VERSION=tpu-vm-v4-pt-2.0 # or tpu-vm-v4-base
export TPU_NAME=your_tpu_name

gcloud compute tpus tpu-vm create ${TPU_NAME} \
--zone=${ZONE} \
--accelerator-type=${ACCELERATOR_TYPE} \
--version=${RUNTIME_VERSION} \
--subnetwork=tpusubnet

如果您有一个单主机 VM（例如 v4-8），您可以 ssh 到您的 vm 并直接从 vm 运行以下命令。否则，对于 TPU pod，您可以使用--worker=all --command=""，类似于

gcloud compute tpus tpu-vm ssh ${TPU_NAME} \
--zone=us-central2-b \
--worker=all \
--command="pip3 install https://storage.googleapis.com/pytorch-xla-releases/wheels/tpuvm/torch-nightly-cp38-cp38-linux_x86_64.whl"

接下来，如果您使用基本映像，请安装 nightly 包和必需的库。

pip3 install https://storage.googleapis.com/pytorch-xla-releases/wheels/tpuvm/torch-nightly-cp38-cp38-linux_x86_64.whl
​​pip3 install https://storage.googleapis.com/pytorch-xla-releases/wheels/tpuvm/torch_xla-nightly-cp38-cp38-linux_x86_64.whl
sudo apt-get install libopenblas-dev -y

sudo apt-get update && sudo apt-get install libgl1 -y # diffusion specific

参考实现

AI-Hypercomputer/tpu-recipies 存储库包含训练和部署许多 LLM 和扩散模型的示例。

将代码转换为 PyTorch XLA

修改代码的一般指南

• 将 cuda 替换为 xm.xla_device()

• 删除进度条、会访问 XLA 张量值的打印操作。

• 减少会访问 XLA 张量值的日志记录和回调。

• 用 MPDeviceLoader 包装数据加载器。

• 进行性能分析以进一步优化代码。

记住：每个情况都是独特的，您可能需要为每种情况做不同的事情。

示例 1. 在 PyTorch Lightning 中，在单个 TPU 设备上进行 Stable Diffusion 推理

作为第一个示例，请考虑 PyTorch Lightning 中 stable diffusion 模型的推理代码，可以从命令行执行为

python scripts/txt2img.py --prompt "a photograph of an astronaut riding a horse"

供您参考，下面描述的修改差异可以在此处找到。让我们一步一步地进行。与上面的通用指南一样，从与cuda设备相关的更改开始。此推理代码是为在 GPU 上运行而编写的，并且cuda出现在多个地方。通过从此行中删除model.cuda()以及从此处删除precision_scope开始进行更改。此外，将此行中的cuda设备替换为xla设备，类似于下面的代码。

接下来，该模型的特定配置使用了FrozenCLIPEmbedder，因此我们将修改此行。为了简单起见，我们将在本教程中直接定义device，但您也可以将device值传递给函数。

import torch_xla.core.xla_model as xm
self.device = xm.xla_device()

代码中的另一个具有 cuda 特定代码的地方是 DDIM 调度程序。在文件顶部添加import torch_xla.core.xla_model as xm，然后替换这些行。

if attr.device != torch.device("cuda"):
   attr = attr.to(torch.device("cuda"))

替换

device = xm.xla_device()
attr = attr.to(torch.device(device))

接下来，您可以通过删除打印语句、禁用进度条以及减少或删除回调和日志记录来减少设备（TPU）和主机（CPU）之间的通信。这些操作需要设备停止执行，回退到 CPU，执行日志记录/回调，然后返回到设备。这可能是一个重要的性能瓶颈，尤其是在大型模型上。

进行这些更改后，代码将在 TPU 上运行。但是，性能会非常慢。这是因为 XLA 编译器尝试构建一个单一的（巨大的）图，该图包装了推理步骤的数量（在本例中为 50），因为 for 循环内没有屏障。编译器很难优化图，这会导致严重的性能下降。如上所述，使用屏障（xm.mark_step()）中断 for 循环将生成一个更小的图，编译器更容易优化。这还将允许编译器重用上一步的图，从而提高性能。

现在代码已准备好在合理的时间内用于 TPU。可以通过捕获配置文件并进一步研究来进行更多优化和分析。但是，这里不包括这些内容。

注意：如果您在 v4-8 TPU 上运行，则有 4 个可用的 XLA（TPU）设备。如上运行代码将仅使用一个 XLA 设备。为了在所有 4 个设备上运行，您需要使用torch_xla.launch()函数将代码分发到所有设备。我们将在下一个示例中讨论torch_xla.launch。

示例 2. HF Stable Diffusion 推理

现在，考虑使用 HuggingFace diffusers 库中的文本到图像推理来处理 SD-XL 和 2.1 版本模型。供您参考，下面描述的更改可以在此repo中找到。您可以克隆存储库并使用以下命令在 TPU VM 上运行推理。

(vm)$ git clone https://github.com/pytorch-tpu/diffusers.git
(vm)$ cd diffusers/examples/text_to_image/
(vm)$ python3 inference_tpu_single_device.py

在单个 TPU 设备上运行

本节介绍将文本到图像推理示例代码在 TPU 上运行所需的更改。

原始代码使用 Lora 进行推理，但本教程不使用它。相反，我们在初始化管道时将model_id参数设置为stabilityai/stable-diffusion-xl-base-0.9。我们还将使用默认调度程序（DPMSolverMultistepScheduler）。但是，类似更改也可以应用于其他调度程序。

git clone https://github.com/huggingface/diffusers
cd diffusers
pip install . # pip install -e .

cd examples/text_to_image/
pip install -r requirements.txt
pip install invisible_watermark transformers accelerate safetensors

(如果找不到accelerate，请注销并重新登录。)

登录 HF 并同意模型卡上的sd-xl 0.9 许可证。接下来，转到帐户→设置→访问令牌并生成新令牌。复制令牌并在您的 vm 上使用该特定令牌值运行以下命令。

(vm)$ huggingface-cli login --token _your_copied_token__

HuggingFace 的自述文件提供了用于在 GPU 上运行的 PyTorch 代码。要在 TPU 上运行它，第一步是将 CUDA 设备更改为 XLA 设备。这可以通过将行pipe.to("cuda")替换为以下行来完成。

import torch_xla.core.xla_model as xm
device = xm.xla_device()
pipe.to(device)

此外，需要注意的是，第一次使用 XLA 进行推理时，编译需要很长时间。例如，HuggingFace 的 stable diffusion XL 模型推理编译时间可能需要一个小时，而实际推理可能只需要 5 秒，具体取决于批次大小。同样，GPT-2 模型可能需要大约 10-15 分钟才能编译，之后训练 epoch 时间会快得多。这是因为 XLA 构建了将要执行的计算图，然后为运行它的特定硬件优化该图。但是，一旦图编译完成，它就可以重用于后续推理，这将快得多。因此，如果您只运行一次推理，您可能不会从使用 XLA 中获益。但是，如果您多次运行推理，或者在提示列表上运行推理，那么在最初几次推理之后，您将开始看到 XLA 的优势。例如，如果您在 10 个提示的列表上运行推理，第一次推理（可能是一两次[^1]）可能需要很长时间来编译，但其余的推理步骤将快得多。这是因为 XLA 将重用它为第一次推理编译的图。

如果您尝试在不进行任何其他更改的情况下运行代码，您会发现编译时间非常长 (>6 小时)。这是因为 XLA 编译器尝试一次构建一个单一的图来处理所有调度程序步骤，这与我们在上一个示例中讨论的类似。为了使代码运行得更快，我们需要使用xm.mark_step()将图分解成更小的部分，并在后续步骤中重用它们。这发生在pipe.__call__ 函数的这些行中。禁用进度条、删除回调并将xm.mark_step()添加到 for 循环的末尾可以显著加快代码速度。更改已在此commit中提供。

此外，self.scheduler.step()函数，它默认使用DPMSolverMultistepScheduler调度程序，存在一些问题，这些问题在PyTorch XLA 限制中有所描述。此函数中的.nonzero()和.item()调用会向 CPU 发送张量求值请求，这会触发设备-主机通信。这是不理想的，因为它会减慢代码速度。在这种特定情况下，我们可以通过直接传递索引来避免这些调用。这将阻止函数向 CPU 发送请求，并提高代码的性能。更改可在此 commit 中获得。代码现在已准备好在 TPU 上运行。

性能分析和性能分析

为了进一步调查模型的性能，我们可以使用性能分析指南对其进行性能分析。经验法则是，应使用适合内存的最大批次大小运行性能分析脚本，以实现最佳内存使用。它还有助于重叠代码跟踪与设备执行，从而实现更优的设备利用率。性能分析的持续时间应足够长，以捕获至少一个步骤。TPU 上的模型良好性能意味着设备-主机通信已最小化，并且设备正在持续运行进程，没有空闲时间。

在inference_tpu_*.py文件中启动服务器并运行capture_profile.py脚本，如指南中所述，将为我们提供在设备上运行的进程信息。目前，只有一台 XLA 设备正在被分析。为了更好地理解 TPU 空闲时间（配置文件中的间隙），应将性能分析跟踪（xp.Trace()）添加到代码中。xp.Trace()测量在主机（CPU）上运行的 Python 代码的跟踪时间，这些代码被包装在跟踪中。在此示例中，xp.Trace()跟踪已添加到管道和 U-net 模型中，以测量在主机（CPU）上运行特定代码段的时间。

如果配置文件中的间隙是由发生在主机上的 Python 代码跟踪引起的，那么这可能是一个瓶颈，并且目前没有进一步的直接优化方法。否则，应进一步分析代码以理解限制并进一步提高性能。请注意，您不能xp.Trace()包装调用了xm.mark_step()的代码部分。

为了说明这一点，我们可以查看已捕获的配置文件，这些配置文件已按照性能分析指南上传到 tensorboard。

从 Stable Diffusion 模型版本 2.1 开始

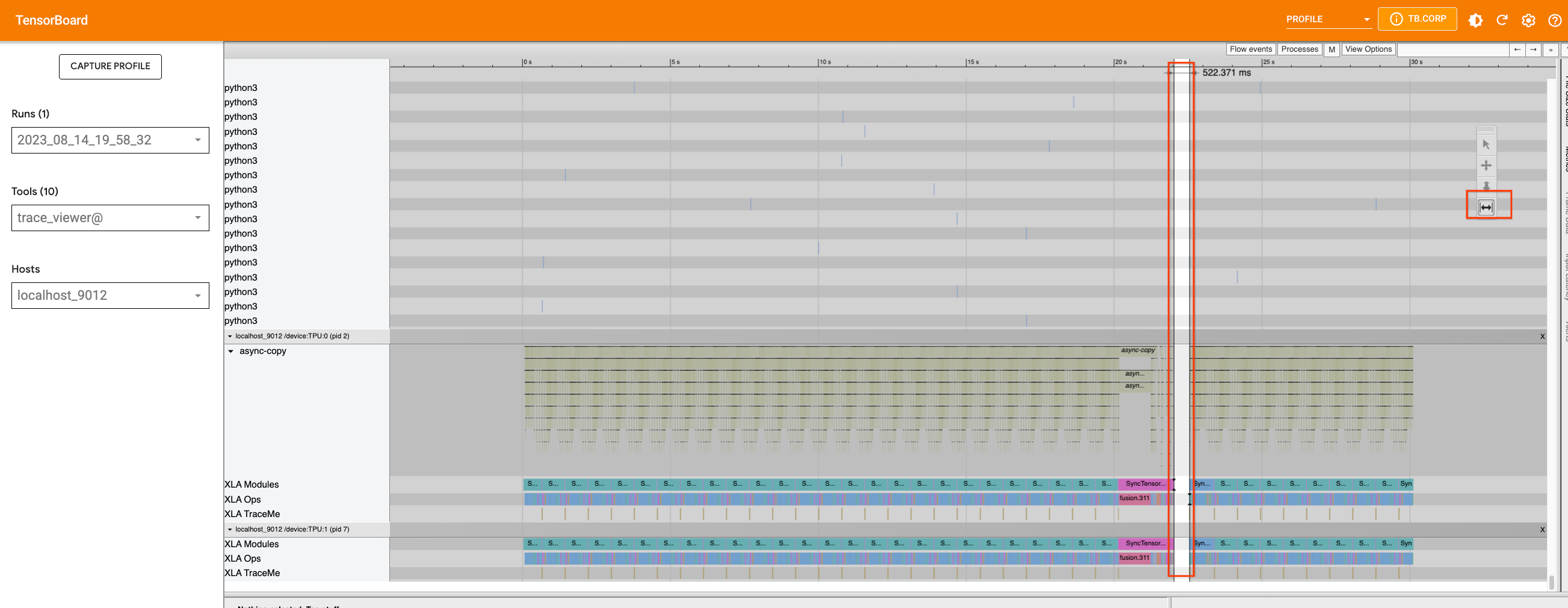

如果我们捕获一个配置文件而不插入任何跟踪，我们将看到以下内容。

v4-8 上的单个 TPU 设备有两个核心，似乎正在运行。除了中间的一个小间隙外，它们的使用没有明显间隙。如果我们向上滚动以查找占用主机机器的进程，我们将找不到任何信息。因此，我们将xp.traces添加到管道文件以及 U-net 函数。后者可能对此特定用例没有用，但它确实演示了如何将跟踪添加到不同位置以及它们的信息如何在 TensorBoard 中显示。

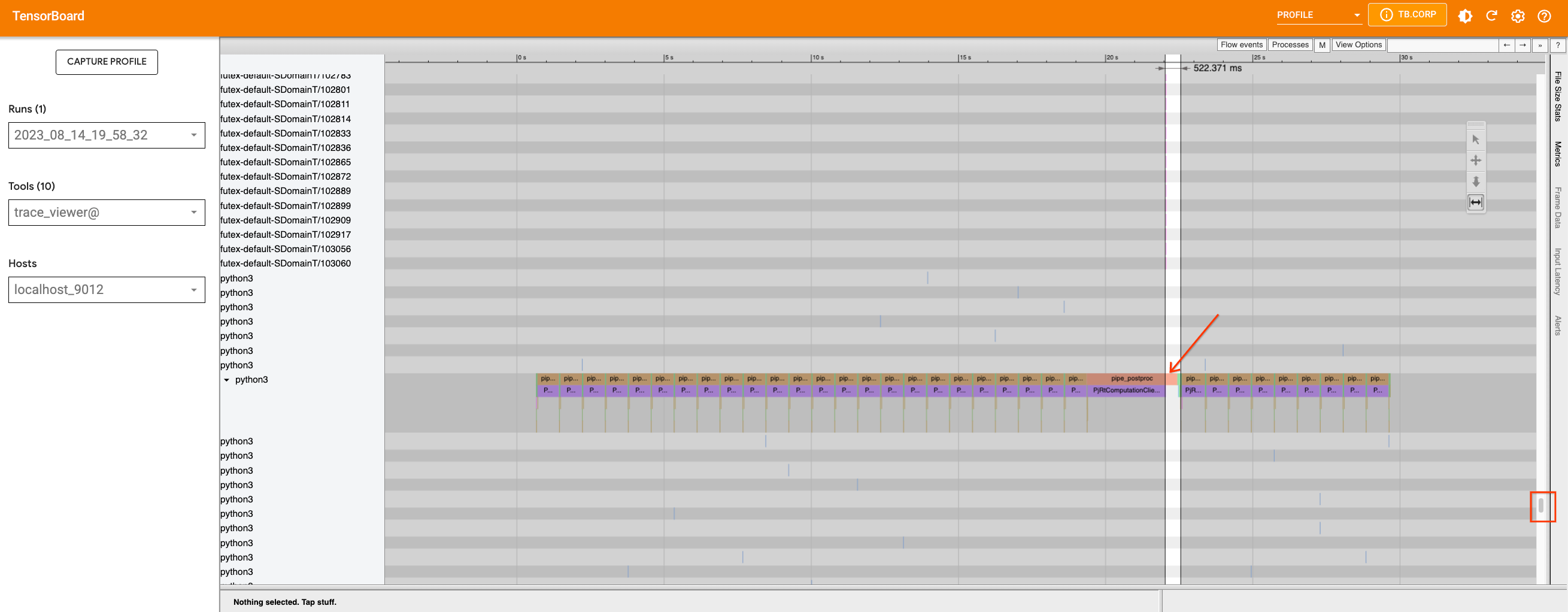

如果我们添加跟踪并重新捕获配置文件（使用适合设备的`最大`批次大小（此处为 32）），我们将看到设备中的间隙是由运行在主机上的 Python 进程引起的。

我们可以使用适当的工具放大时间线，查看在那个时期运行的进程。这时发生在主机上的 Python 代码跟踪，我们目前无法进一步优化跟踪。

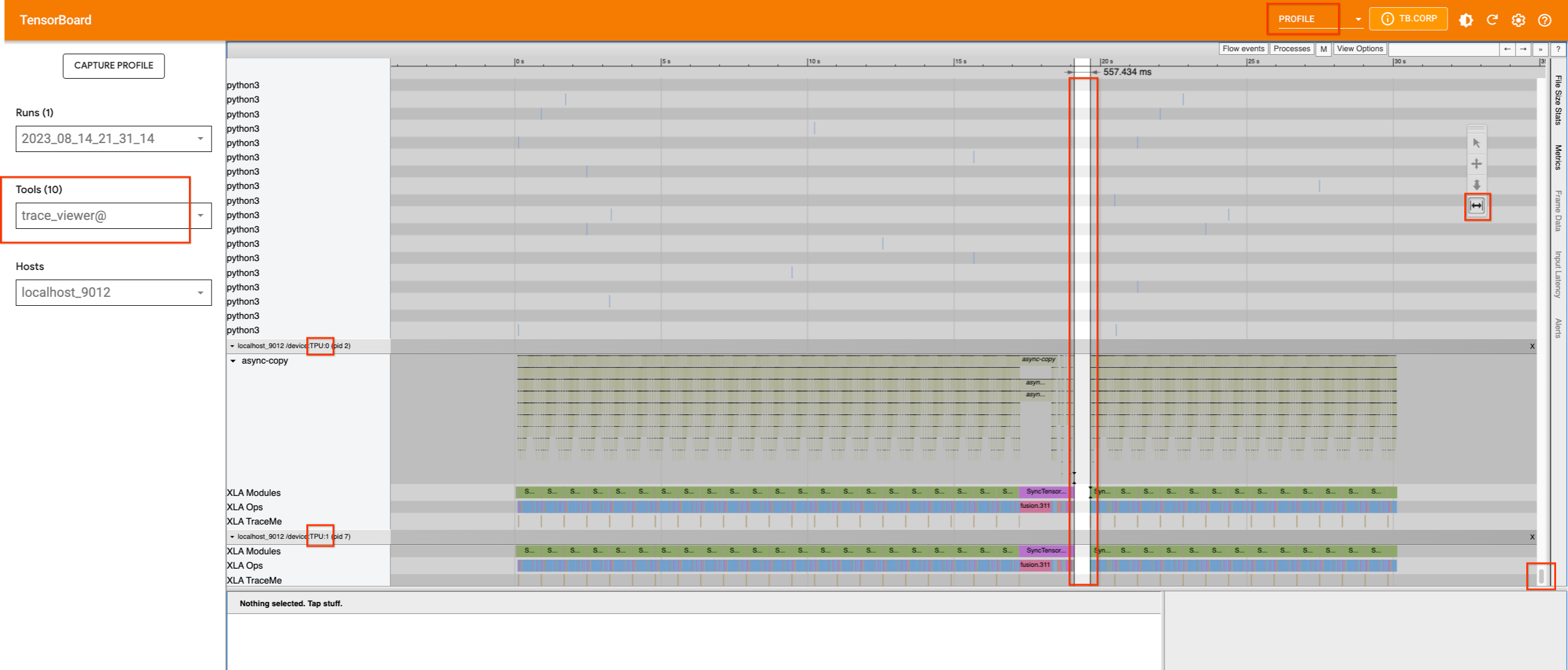

现在，让我们检查 XL 版本模型并执行相同的操作。我们将像处理 2.1 版本一样，将跟踪添加到管道文件中，并捕获一个配置文件。

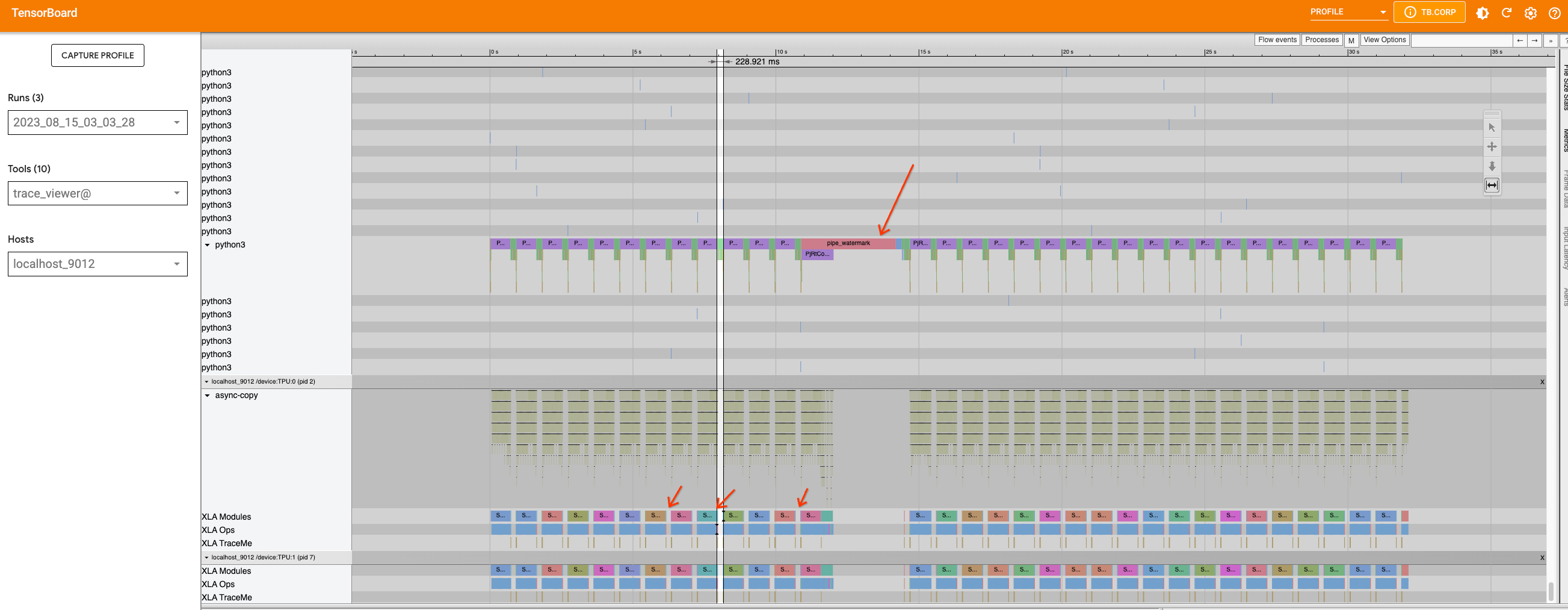

这次，除了中间的大间隙（由pipe_watermark跟踪引起）之外，在此循环内的推理步骤之间存在许多小间隙。

首先，让我们仔细看看由pipe_watermark引起的大间隙。间隙前面有TransferFromDevice，这表明主机上正在发生一些事情，并且它正在等待计算完成才能继续。查看 watermark 代码，我们可以看到张量被传输到 CPU 并转换为 numpy 数组，以便稍后用cv2和pywt库进行处理。由于这部分不容易优化，我们将保持原样。

现在如果我们放大循环，我们可以看到循环内的图被分解成更小的部分，因为发生了TransferFromDevice操作。

如果我们检查 U-Net 函数和调度程序，我们可以看到 U-Net 代码不包含 PyTorch/XLA 的优化目标。但是，在scheduler.step内部有一些.item()和.nonzero()调用。我们可以重写该函数以避免这些调用。如果我们修复此问题并重新运行配置文件，我们不会看到太大差异。但是，由于我们减少了引入更小图的设备-主机通信，我们允许编译器更好地优化代码。函数scale_model_input存在类似问题，我们可以通过对step函数进行更改来解决这些问题。总的来说，由于许多间隙是由 Python 级别代码跟踪和图构建引起的，因此使用当前版本的 PyTorch XLA 无法优化这些间隙，但随着将来在 PyTorch XLA 中启用 dynamo，我们可能会看到改进。

在多个 TPU 设备上运行

要使用多个 TPU 设备，您可以使用torch_xla.launch函数来分发您在单个设备上运行的函数到多个设备。torch_xla.launch函数将在多个 TPU 设备上启动进程并在需要时同步它们。这可以通过将index参数传递给在单个设备上运行的函数来完成。例如。

import torch_xla

def my_function(index):
  # function that runs on a single device

torch_xla.launch(my_function, args=(0,))

在此示例中，my_function函数将在 v4-8 上的 4 个 TPU 设备上分发，每个设备被分配一个从 0 到 3 的索引。请注意，默认情况下，launch() 函数将在所有 TPU 设备上分发进程。如果您只想运行单个进程，请设置参数launch(..., debug_single_process=True)。

此文件说明了如何使用 xmp.spawn 在多个 TPU 设备上运行 stable diffusion 2.1 版本。对于此版本，与上述更改类似，已对管道文件进行了更改。

在 Pod 上运行

一旦您有了在单主机设备上运行的代码，就不需要进一步的更改了。您可以创建 TPU pod，例如，按照这些说明进行操作。然后使用以下命令运行您的脚本。

gcloud compute tpus tpu-vm ssh ${TPU_NAME} \
  --zone=${ZONE} \
  --worker=all \
  --command="python3 your_script.py"

注意

0 和 1 是 XLA 中的魔术数字，在 HLO 中被视为常量。因此，如果代码中有一个可以生成这些值的随机数生成器，代码将为每个值单独编译。这可以通过XLA_NO_SPECIAL_SCALARS=1环境变量禁用。
