注意

点击这里下载完整的示例代码

音频特征提取¶

torchaudio 实现了一些音频领域常用的特征提取方法。它们可以在 torchaudio.functional 和 torchaudio.transforms 中找到。

functional 将特征实现为独立的函数。它们是无状态的。

transforms 将特征实现为对象，使用 functional 和 torch.nn.Module 的实现。它们可以使用 TorchScript 进行序列化。

import torch
import torchaudio
import torchaudio.functional as F
import torchaudio.transforms as T

print(torch.__version__)
print(torchaudio.__version__)

import matplotlib.pyplot as plt

2.10.0.dev20251013+cu126
2.8.0a0+1d65bbe

音频特征概述¶

下图展示了常用音频特征与生成它们的 torchaudio API 之间的关系。

https://download.pytorch.org/torchaudio/tutorial-assets/torchaudio_feature_extractions.png

有关可用功能的完整列表，请参阅文档。

准备¶

from IPython.display import Audio
from matplotlib.patches import Rectangle
from torchaudio.utils import _download_asset

torch.random.manual_seed(0)

SAMPLE_SPEECH = _download_asset("tutorial-assets/Lab41-SRI-VOiCES-src-sp0307-ch127535-sg0042.wav")


def plot_waveform(waveform, sr, title="Waveform", ax=None):
    waveform = waveform.numpy()

    num_channels, num_frames = waveform.shape
    time_axis = torch.arange(0, num_frames) / sr

    if ax is None:
        _, ax = plt.subplots(num_channels, 1)
    ax.plot(time_axis, waveform[0], linewidth=1)
    ax.grid(True)
    ax.set_xlim([0, time_axis[-1]])
    ax.set_title(title)


def plot_spectrogram(specgram, title=None, ylabel="freq_bin", ax=None):
    if ax is None:
        _, ax = plt.subplots(1, 1)
    if title is not None:
        ax.set_title(title)
    ax.set_ylabel(ylabel)
    power_to_db = T.AmplitudeToDB("power", 80.0)
    ax.imshow(power_to_db(specgram), origin="lower", aspect="auto", interpolation="nearest")


def plot_fbank(fbank, title=None):
    fig, axs = plt.subplots(1, 1)
    axs.set_title(title or "Filter bank")
    axs.imshow(fbank, aspect="auto")
    axs.set_ylabel("frequency bin")
    axs.set_xlabel("mel bin")

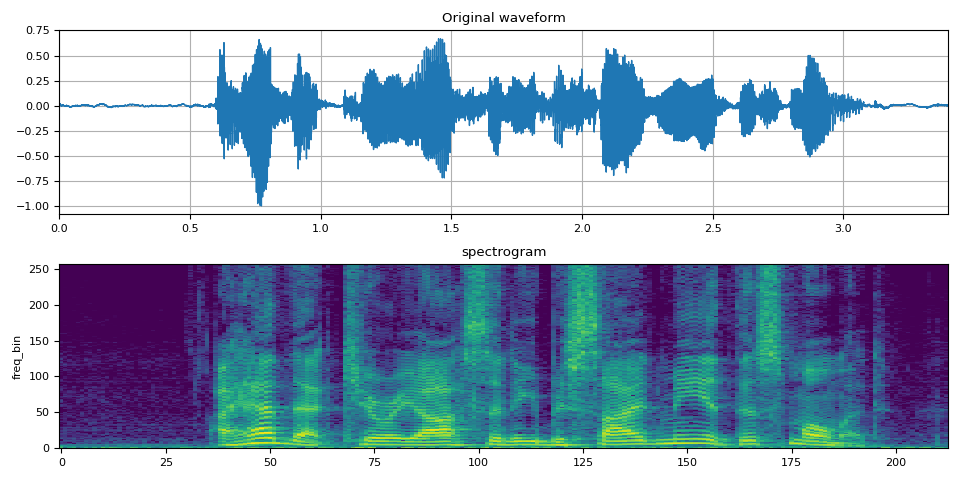

频谱图¶

要获取音频信号随时间变化的频率构成，可以使用 torchaudio.transforms.Spectrogram()。

# Load audio
SPEECH_WAVEFORM, SAMPLE_RATE = torchaudio.load(SAMPLE_SPEECH)

# Define transform
spectrogram = T.Spectrogram(n_fft=512)

# Perform transform
spec = spectrogram(SPEECH_WAVEFORM)

fig, axs = plt.subplots(2, 1)
plot_waveform(SPEECH_WAVEFORM, SAMPLE_RATE, title="Original waveform", ax=axs[0])
plot_spectrogram(spec[0], title="spectrogram", ax=axs[1])
fig.tight_layout()

Audio(SPEECH_WAVEFORM.numpy(), rate=SAMPLE_RATE)

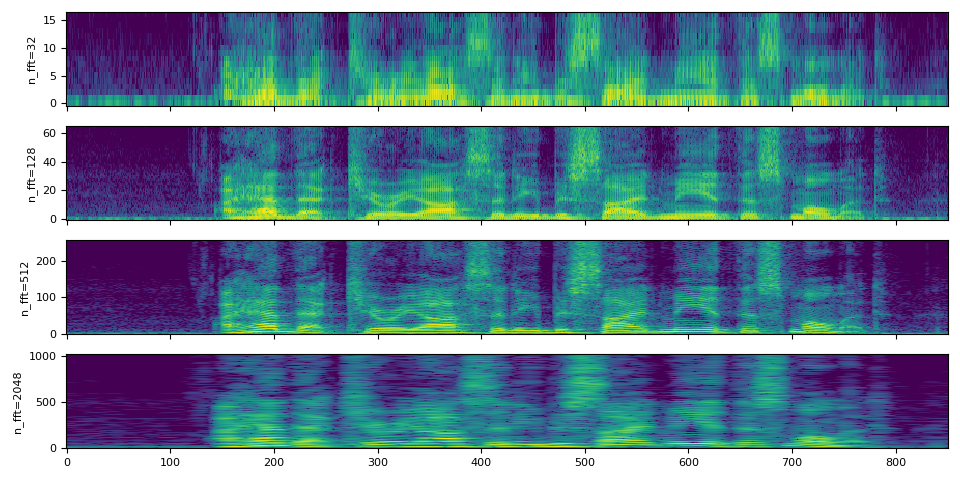

`n_fft` 参数的影响¶

频谱图计算的核心是（短时）傅里叶变换，n_fft 参数对应于离散傅里叶变换以下定义的 $N$。

$$ X_k = \sum_{n=0}^{N-1} x_n e^{-\frac{2\pi i}{N} nk} $$

（有关傅里叶变换的详细信息，请参阅 Wikipedia。

设置 n_fft 的值决定了频率轴的分辨率。然而，当 n_fft 值越高时，能量会分布在更多的 bin 中，所以在可视化时，即使分辨率更高，它也可能看起来更模糊。

以下是对此的说明；

注意

hop_length 决定了时间轴的分辨率。默认情况下（即 hop_length=None 且 win_length=None），使用 n_fft // 4 的值。此处我们对不同的 n_fft 使用相同的 hop_length 值，以便它们在时间轴上有相同数量的元素。

n_ffts = [32, 128, 512, 2048]
hop_length = 64

specs = []
for n_fft in n_ffts:
    spectrogram = T.Spectrogram(n_fft=n_fft, hop_length=hop_length)
    spec = spectrogram(SPEECH_WAVEFORM)
    specs.append(spec)

fig, axs = plt.subplots(len(specs), 1, sharex=True)
for i, (spec, n_fft) in enumerate(zip(specs, n_ffts)):
    plot_spectrogram(spec[0], ylabel=f"n_fft={n_fft}", ax=axs[i])
    axs[i].set_xlabel(None)
fig.tight_layout()

在比较信号时，最好使用相同的采样率，但是如果你必须使用不同的采样率，则在解释 n_fft 的含义时必须小心。回想一下，n_fft 决定了给定采样率下频率轴的分辨率。换句话说，频率轴上的每个 bin 代表什么取决于采样率。

正如我们在上面看到的，对于相同的输入信号，更改 n_fft 的值不会改变频率范围的覆盖。

让我们对音频进行降采样，并使用相同的 n_fft 值应用频谱图。

# Downsample to half of the original sample rate
speech2 = torchaudio.functional.resample(SPEECH_WAVEFORM, SAMPLE_RATE, SAMPLE_RATE // 2)
# Upsample to the original sample rate
speech3 = torchaudio.functional.resample(speech2, SAMPLE_RATE // 2, SAMPLE_RATE)

# Apply the same spectrogram
spectrogram = T.Spectrogram(n_fft=512)

spec0 = spectrogram(SPEECH_WAVEFORM)
spec2 = spectrogram(speech2)
spec3 = spectrogram(speech3)

# Visualize it
fig, axs = plt.subplots(3, 1)
plot_spectrogram(spec0[0], ylabel="Original", ax=axs[0])
axs[0].add_patch(Rectangle((0, 3), 212, 128, edgecolor="r", facecolor="none"))
plot_spectrogram(spec2[0], ylabel="Downsampled", ax=axs[1])
plot_spectrogram(spec3[0], ylabel="Upsampled", ax=axs[2])
fig.tight_layout()

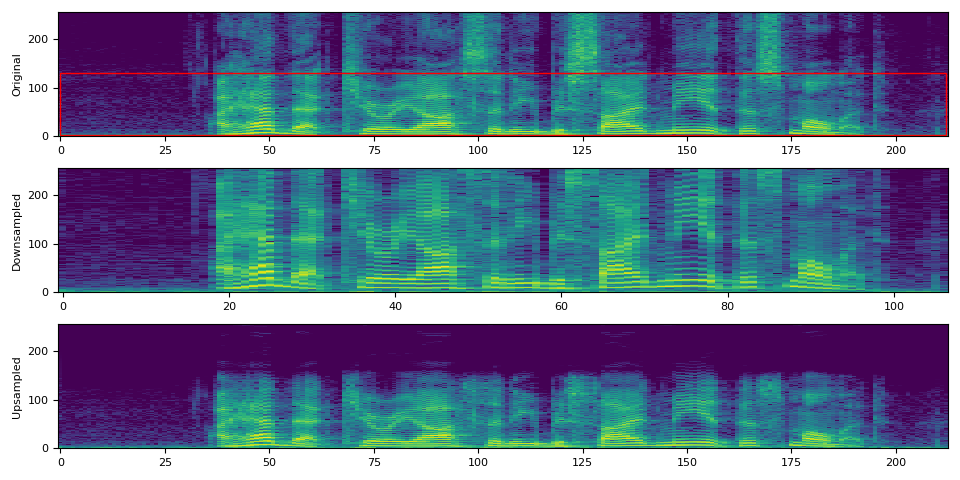

在上面的可视化中，“Downsampled”（降采样）的第二个图可能会给人一种频谱图被拉伸的印象。这是因为频率 bin 的含义与原始信号不同。即使它们具有相同的 bin 数量，在第二个图中，频率仅覆盖到原始采样率的一半。如果我们再次对降采样信号进行重采样，使其具有与原始信号相同的采样率，这一点会更清楚。

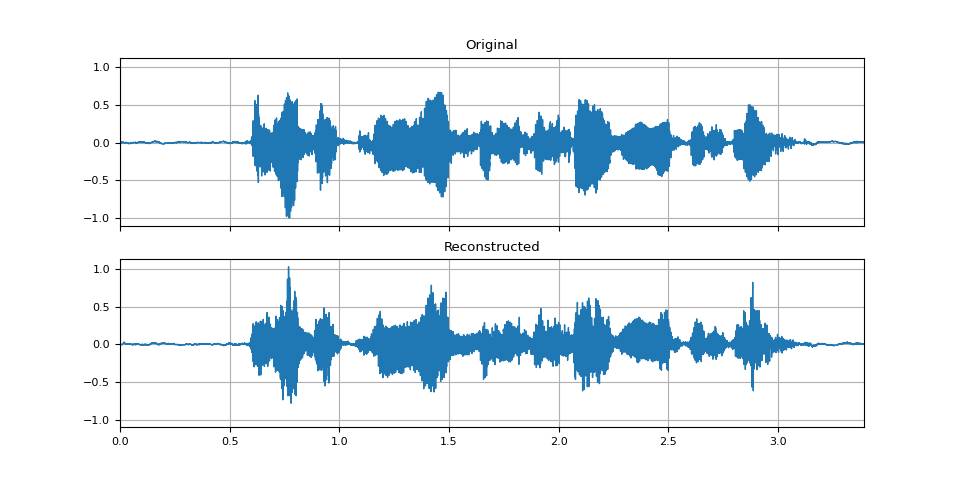

GriffinLim¶

要从频谱图中恢复波形，可以使用 torchaudio.transforms.GriffinLim。

必须使用与频谱图相同的参数集。

# Define transforms
n_fft = 1024
spectrogram = T.Spectrogram(n_fft=n_fft)
griffin_lim = T.GriffinLim(n_fft=n_fft)

# Apply the transforms
spec = spectrogram(SPEECH_WAVEFORM)
reconstructed_waveform = griffin_lim(spec)

_, axes = plt.subplots(2, 1, sharex=True, sharey=True)
plot_waveform(SPEECH_WAVEFORM, SAMPLE_RATE, title="Original", ax=axes[0])
plot_waveform(reconstructed_waveform, SAMPLE_RATE, title="Reconstructed", ax=axes[1])
Audio(reconstructed_waveform, rate=SAMPLE_RATE)

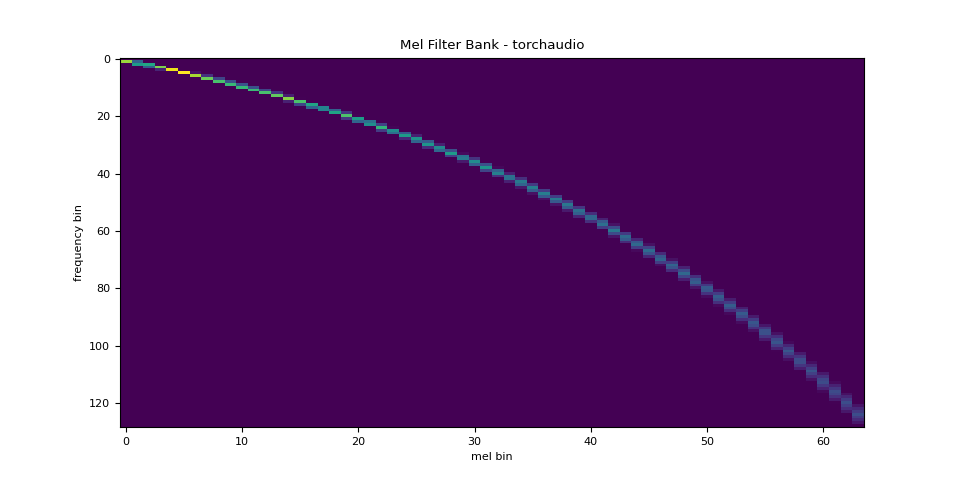

Mel 滤波器组¶

torchaudio.functional.melscale_fbanks() 生成用于将频率 bin 转换为 mel-scale bin 的滤波器组。

由于此函数不需要输入音频/特征，因此在 torchaudio.transforms() 中没有等效的转换。

n_fft = 256
n_mels = 64
sample_rate = 6000

mel_filters = F.melscale_fbanks(
    int(n_fft // 2 + 1),
    n_mels=n_mels,
    f_min=0.0,
    f_max=sample_rate / 2.0,
    sample_rate=sample_rate,
    norm="slaney",
)

plot_fbank(mel_filters, "Mel Filter Bank - torchaudio")

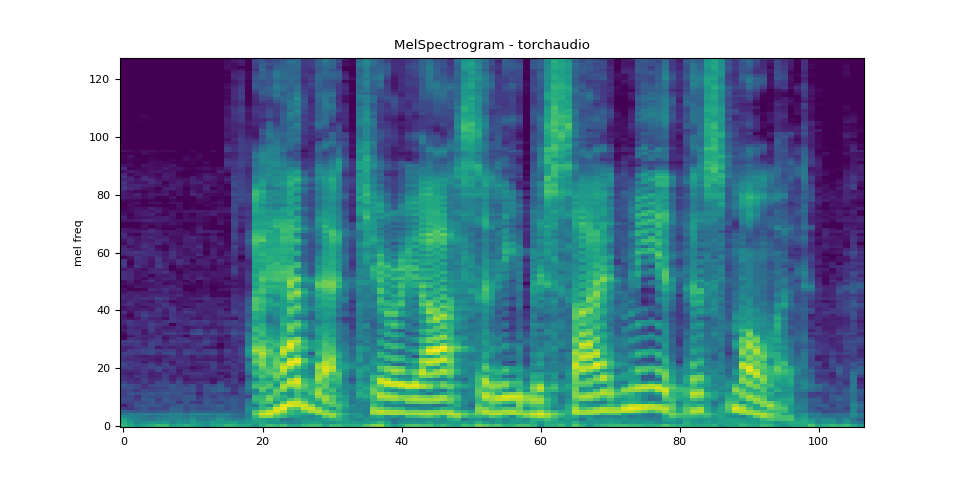

Mel 频谱图¶

生成 mel-scale 频谱图涉及生成频谱图并执行 mel-scale 转换。在 torchaudio 中，torchaudio.transforms.MelSpectrogram() 提供了此功能。

n_fft = 1024
win_length = None
hop_length = 512
n_mels = 128

mel_spectrogram = T.MelSpectrogram(
    sample_rate=sample_rate,
    n_fft=n_fft,
    win_length=win_length,
    hop_length=hop_length,
    center=True,
    pad_mode="reflect",
    power=2.0,
    norm="slaney",
    n_mels=n_mels,
    mel_scale="htk",
)

melspec = mel_spectrogram(SPEECH_WAVEFORM)

plot_spectrogram(melspec[0], title="MelSpectrogram - torchaudio", ylabel="mel freq")

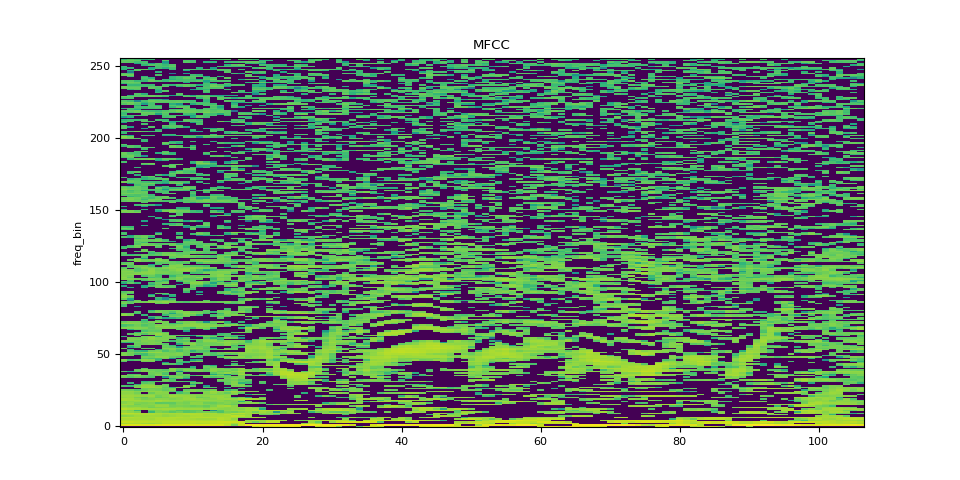

MFCC¶

n_fft = 2048
win_length = None
hop_length = 512
n_mels = 256
n_mfcc = 256

mfcc_transform = T.MFCC(
    sample_rate=sample_rate,
    n_mfcc=n_mfcc,
    melkwargs={
        "n_fft": n_fft,
        "n_mels": n_mels,
        "hop_length": hop_length,
        "mel_scale": "htk",
    },
)

mfcc = mfcc_transform(SPEECH_WAVEFORM)

plot_spectrogram(mfcc[0], title="MFCC")

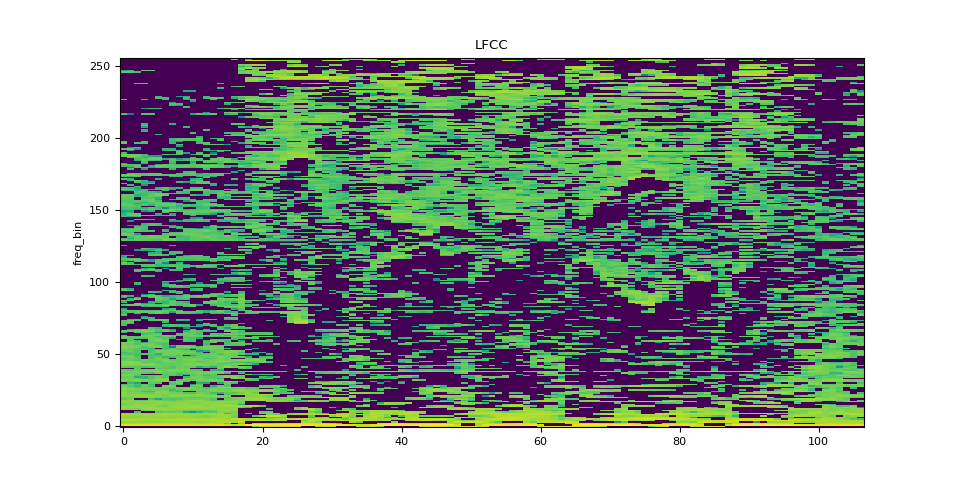

LFCC¶

n_fft = 2048
win_length = None
hop_length = 512
n_lfcc = 256

lfcc_transform = T.LFCC(
    sample_rate=sample_rate,
    n_lfcc=n_lfcc,
    speckwargs={
        "n_fft": n_fft,
        "win_length": win_length,
        "hop_length": hop_length,
    },
)

lfcc = lfcc_transform(SPEECH_WAVEFORM)
plot_spectrogram(lfcc[0], title="LFCC")

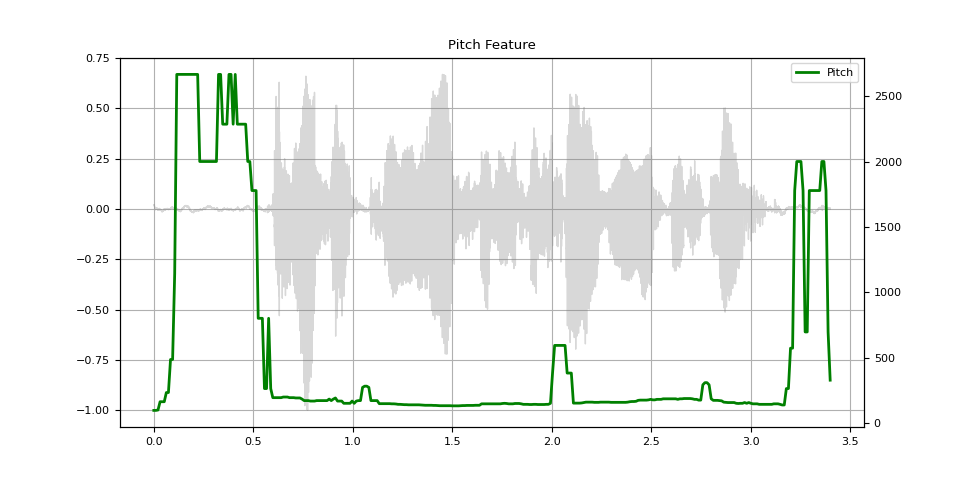

音高¶

pitch = F.detect_pitch_frequency(SPEECH_WAVEFORM, SAMPLE_RATE)

def plot_pitch(waveform, sr, pitch):
    figure, axis = plt.subplots(1, 1)
    axis.set_title("Pitch Feature")
    axis.grid(True)

    end_time = waveform.shape[1] / sr
    time_axis = torch.linspace(0, end_time, waveform.shape[1])
    axis.plot(time_axis, waveform[0], linewidth=1, color="gray", alpha=0.3)

    axis2 = axis.twinx()
    time_axis = torch.linspace(0, end_time, pitch.shape[1])
    axis2.plot(time_axis, pitch[0], linewidth=2, label="Pitch", color="green")

    axis2.legend(loc=0)


plot_pitch(SPEECH_WAVEFORM, SAMPLE_RATE, pitch)

脚本总运行时间： ( 0 分 5.693 秒)
